Diagrama acoperirii gondolei – cum se obțin dimensiunile corecte

Realizarea unei prelate pentru o remorcă pentru cereale (gondolă) începe cu unul dintre cele mai importante lucruri - dimensiunile exacte. Chiar și atunci când două remorci arată la fel, amplasarea accesoriilor, înălțimea coșului și secțiunile individuale pot diferi.

De aceea, la Pokrivala.BG folosim o schemă specială pentru comandarea unei prelate pentru gondolă , prin care clientul ne poate furniza în mod clar informațiile necesare despre producție.

Schema atașată poate fi utilizată atât la comandarea unei huse noi , cât și atunci când este necesară înlocuirea uneia existente.

Care este schema?

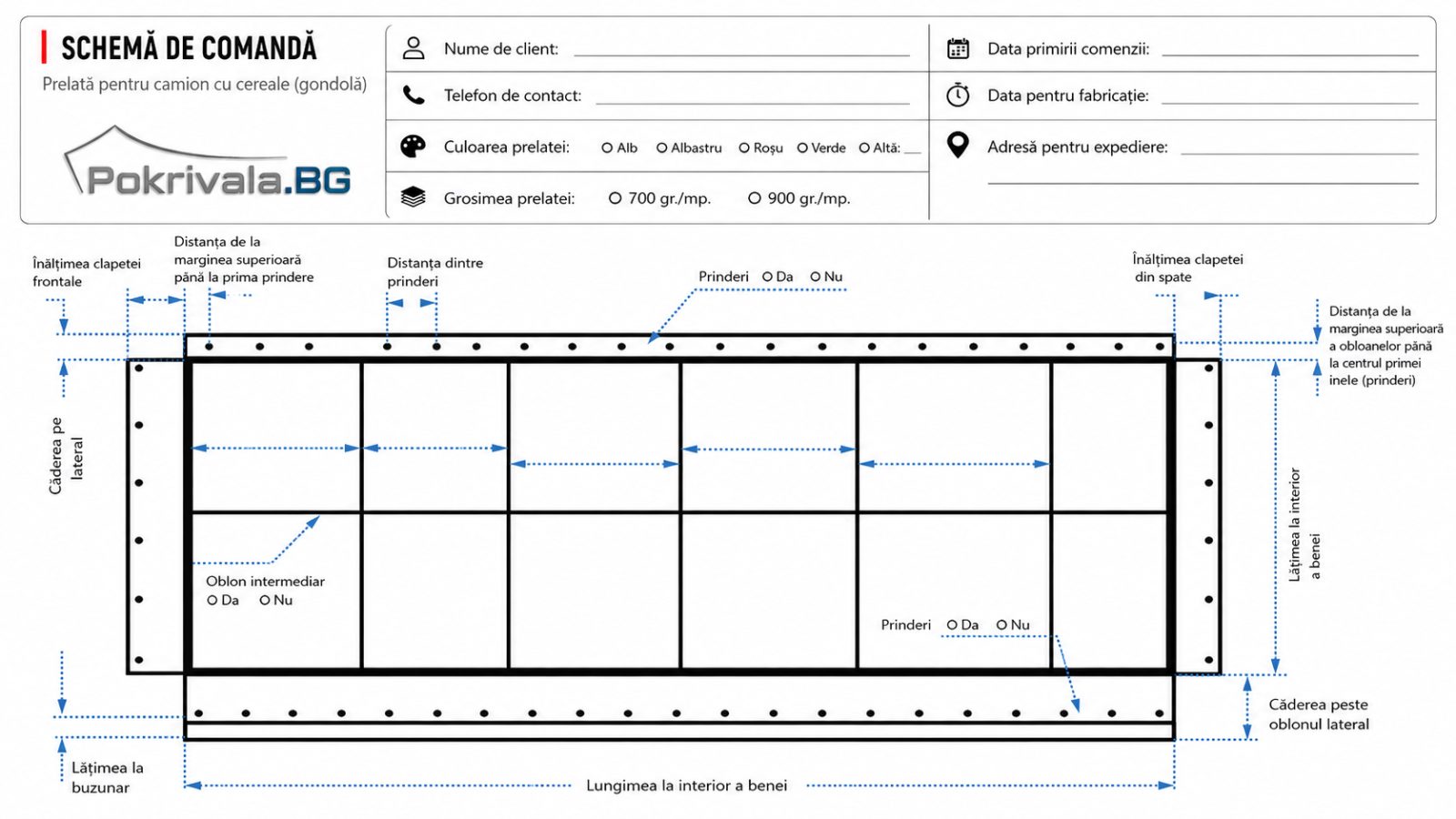

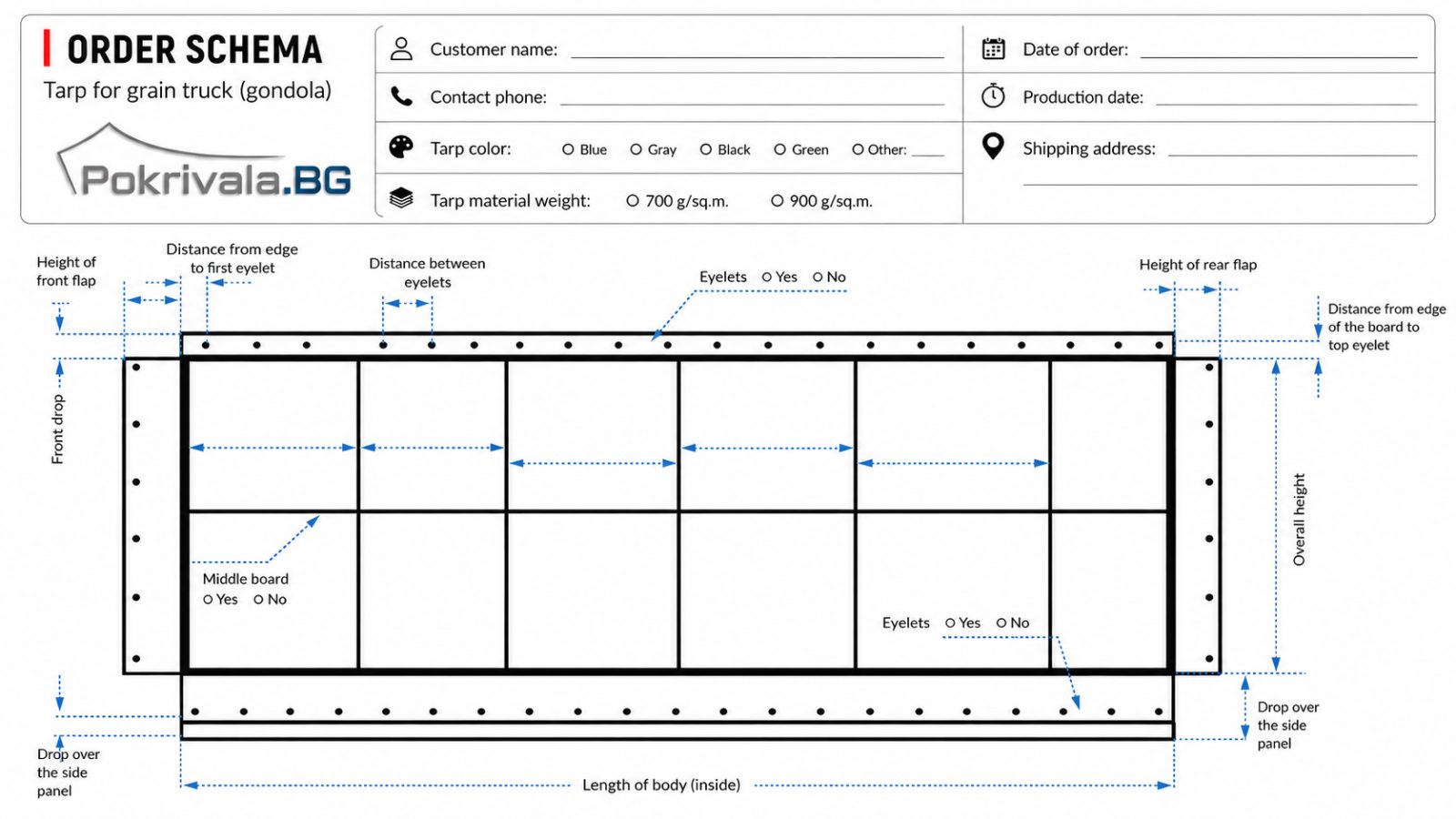

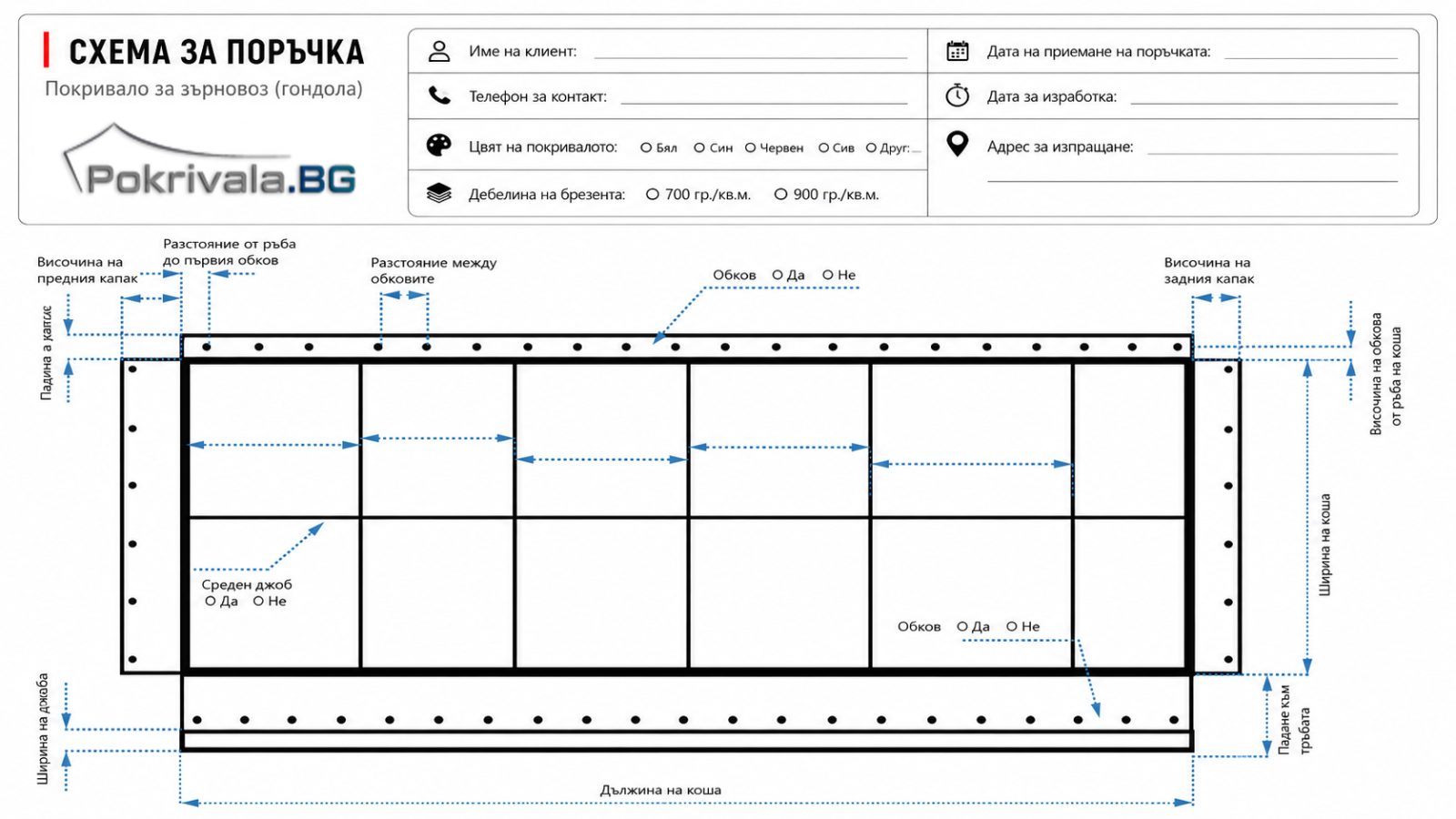

Diagrama prezintă vederea desfășurată a capacului și locurile unde trebuie marcate dimensiunile. Clientul nu trebuie să pregătească singur un desen tehnic - este suficient să măsoare gondola și să completeze dimensiunile relevante pe diagrama furnizată.

Vedeți diagrama în galeria de mai jos.

Pe lângă dimensiuni, partea de sus conține informațiile de bază despre comandă: nume și număr de telefon de contact, adresa de livrare, culoarea preferată și greutatea selectată a prelatei.

Important: dimensiunile trebuie luate de la gondola specifică pentru care va fi fabricată prelata. Nu recomandăm utilizarea dimensiunilor de la o altă remorcă doar pentru că este același model.

Dimensiunile principale ale capacului

Diagrama arată clar lungimea și lățimea coșului . Acestea definesc geometria de bază a capacului, dar nu sunt suficiente în sine.

De asemenea, este necesar să se specifice dimensiunile părților care cad ale capacului - de exemplu, căderea pe partea longitudinală și căderea spre țeavă . Se notează și înălțimea capacului posterior , precum și poziția fitingurilor față de marginile coșului.

Aceste dimensiuni sunt deosebit de importante deoarece determină modul în care va fi așezată capacul pe structură și unde vor fi punctele de fixare a acestuia.

Distanțe între secțiuni verticale

Unul dintre cele mai importante elemente ale schemei sunt secțiunile verticale separate de-a lungul gondolei.

Nu ar trebui să se presupună automat că sunt identice . Măsurați fiecare distanță separat și reprezentați-o grafic pe săgeata corespunzătoare din diagramă.

Acest lucru ne permite să adaptăm capacul la construcția reală a gondolei specifice, mai degrabă decât la o geometrie aproximativă sau nominală.

Buzunar mediu

Diagrama are opțiunea de a indica prezența unui buzunar din mijloc .

Marcați „Da” sau „Nu” în funcție de configurația necesară. Dacă designul sau metoda de utilizare a husei necesită caracteristici suplimentare ale buzunarului, este o idee bună să le descrieți în cerere.

Fitinguri și amplasarea acestora

Diagrama vă permite să specificați dacă ar trebui să existe accesorii pe părțile relevante ale capacului.

Când se utilizează fitinguri, două dimensiuni sunt deosebit de importante:

distanța de la margine până la prima fitingă și distanța dintre fitingurile individuale .

Acești parametri nu trebuie determinați aproximativ. Setarea lor corectă este importantă pentru potrivirea cu punctele de fixare existente și pentru tensiunea uniformă a capacului finit.

Pentru părțile laterale, schema permite, de asemenea, setarea înălțimii feroneriei de la marginea coșului .

Capac spate și cădere pe țeavă

În spate, trebuie măsurată înălțimea capacului posterior . Diagrama arată și dimensiunile necesare pentru ca materialul să cadă la marginea containerului.

Pe cealaltă parte , este prevăzută căderea spre țeavă , ceea ce este necesar pentru formarea și funcționarea corectă a capacului.

Când măsurați, urmați săgețile specifice de pe diagramă - acestea arată între ce puncte trebuie luată fiecare dimensiune.

Selecția materialelor

Schema oferă o opțiune între prelată din PVC cu diferite greutăți, de exemplu 700 g/m² sau 900 g/m² , precum și o opțiune de culoare.

Materialul potrivit depinde de utilizare, dimensiunile prelatei și cerințele de rezistență ale acesteia. La plasarea comenzii, putem discuta ce opțiune este potrivită pentru gondola specifică.

Cum să ne trimiteți dimensiunile?

Cea mai simplă opțiune este să imprimați diagrama , să marcați clar toate dimensiunile și să o fotografiați sau să o scanați. De asemenea, o puteți completa electronic.

Înainte de a trimite, verificați din nou dacă sunt incluse toate dimensiunile necesare și dacă unitățile de măsură sunt clar menționate. Este o practică bună să adăugați la diagramă mai multe fotografii ale gondolei în sine , în special punctele de atașare, capacul din spate și orice caracteristici structurale care ar putea afecta capacul.

Schema corectă este baza acoperirii corecte

Pentru prelatele de gondolă personalizate, luarea măsurătorilor corecte este o parte esențială a comenzii. O diagramă detaliată reduce riscul de neînțelegeri și ne oferă informațiile necesare pentru a adapta produsul la remorca specifică.

Măsurați gondola specifică, completați diagrama și trimiteți-ne-o împreună cu fotografii ale remorcii. Pe baza acesteia, putem specifica configurația și fabricarea noii prelate.
