Меки връзки

Меките връзки са гъвкави елементи за свързване на отделни части на машини, въздуховоди, аспирационни системи и технологично оборудване. Те се използват там, където между два твърди елемента е необходимо гъвкаво съединение, което да компенсира малки несъосности, размествания и умерени вибрации, без натоварването да се предава директно от единия елемент към другия.

Изработваме меките връзки индивидуално по зададени размери. Формата и размерите се определят според конкретното оборудване, поради което продуктът е подходящ както за нови инсталации, така и за подмяна на износени или вече несъществуващи оригинални детайли.

Материал

За изработката използваме PVC промазан синтетичен брезент с тегло около 900 g/m² и текстилна основа тип „Панама“. Това е плътен и здрав материал, подходящ за индустриални приложения при умерени температури и механични натоварвания.

Детайлите се оформят и съединяват чрез лепене, а не чрез шиене с конци. При необходимост зоните, в които връзката ще бъде притискана към съоръжението, могат да бъдат изпълнени с подгъви в двата края, така че материалът да бъде допълнително подсилен в областта на монтажа.

Различни размери и геометрии

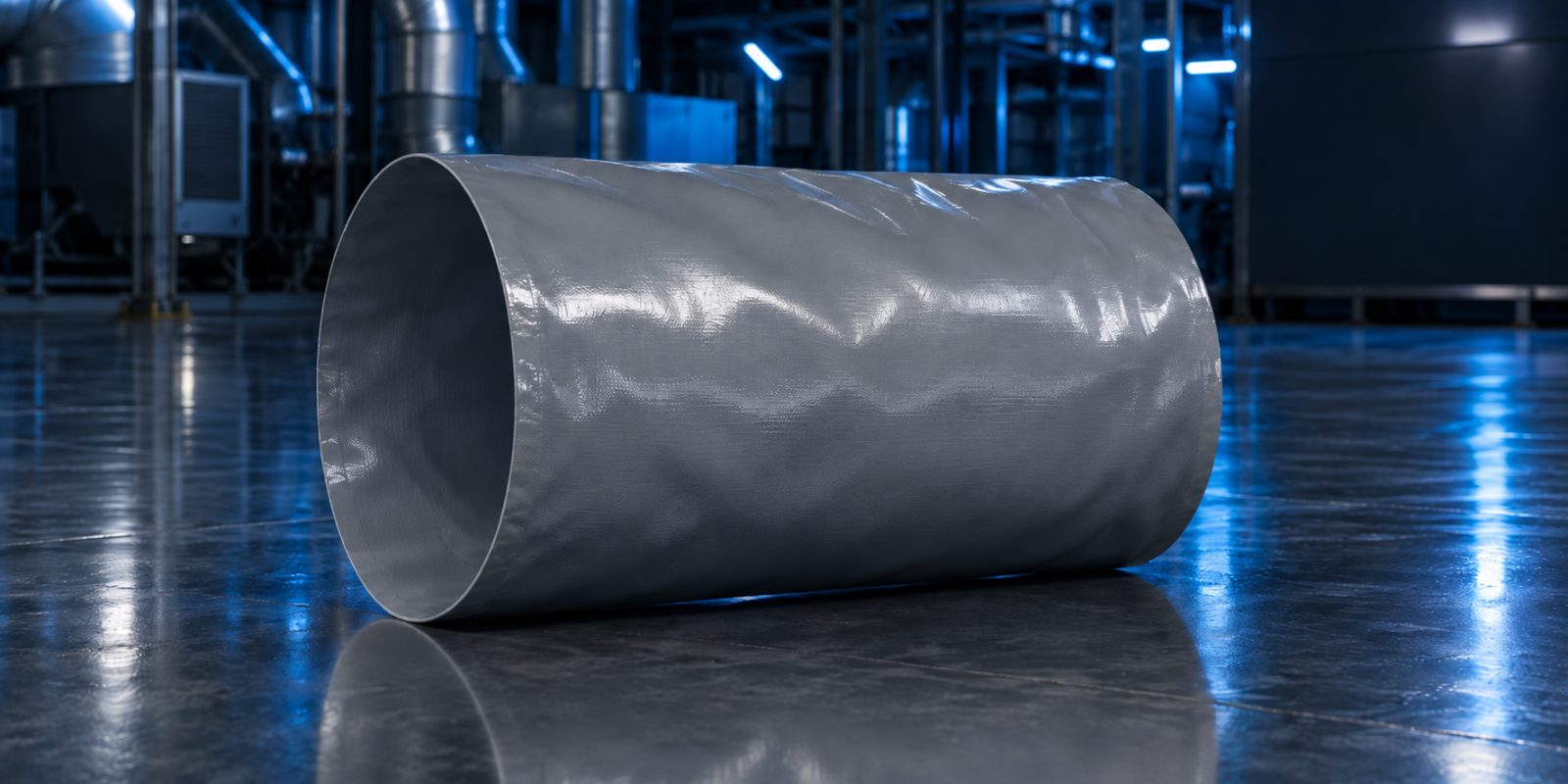

За разлика от обикновения технологичен ръкав, при меката връзка двата края могат да бъдат с различни размери, различна форма или различно взаимно положение.

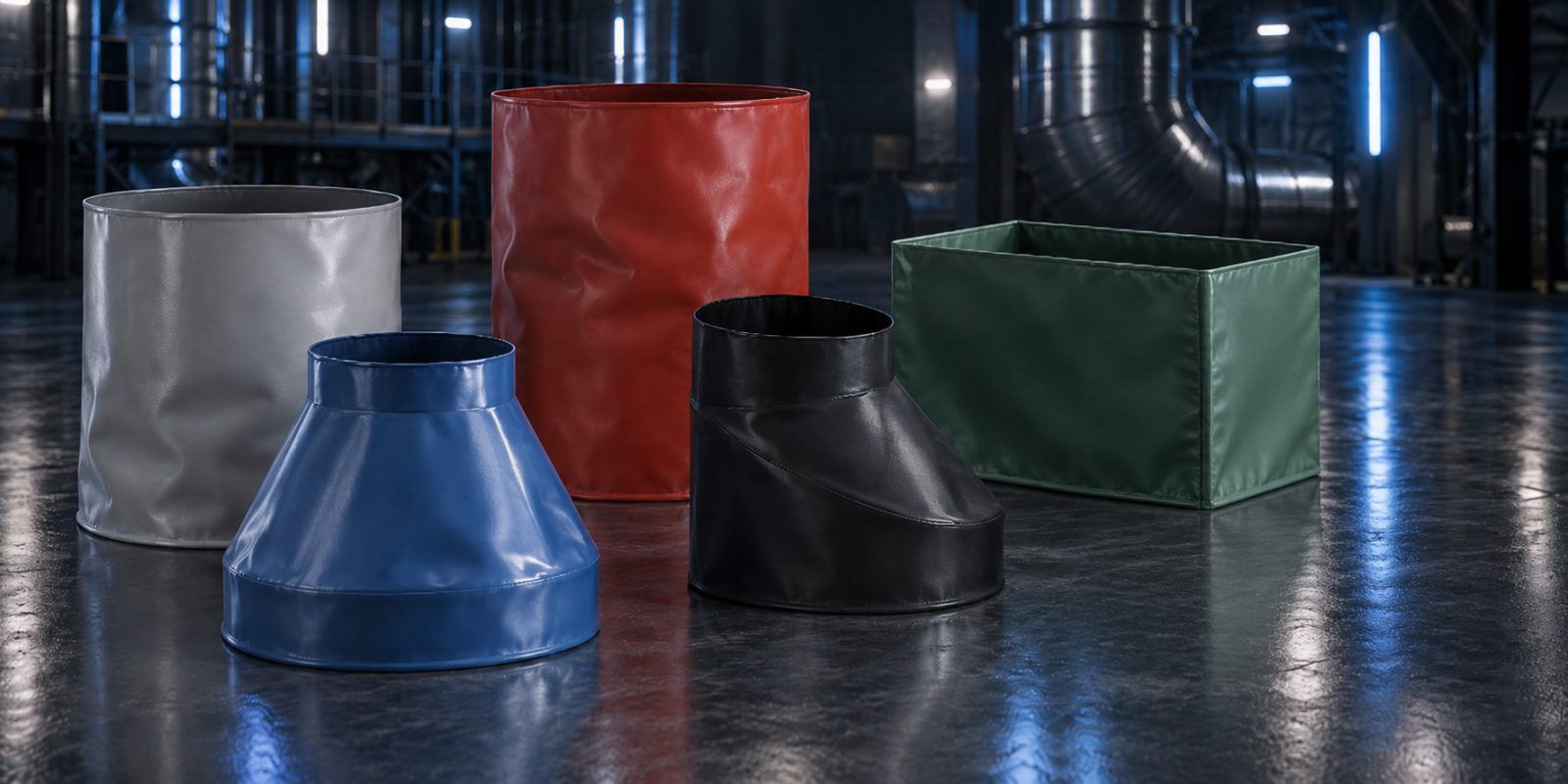

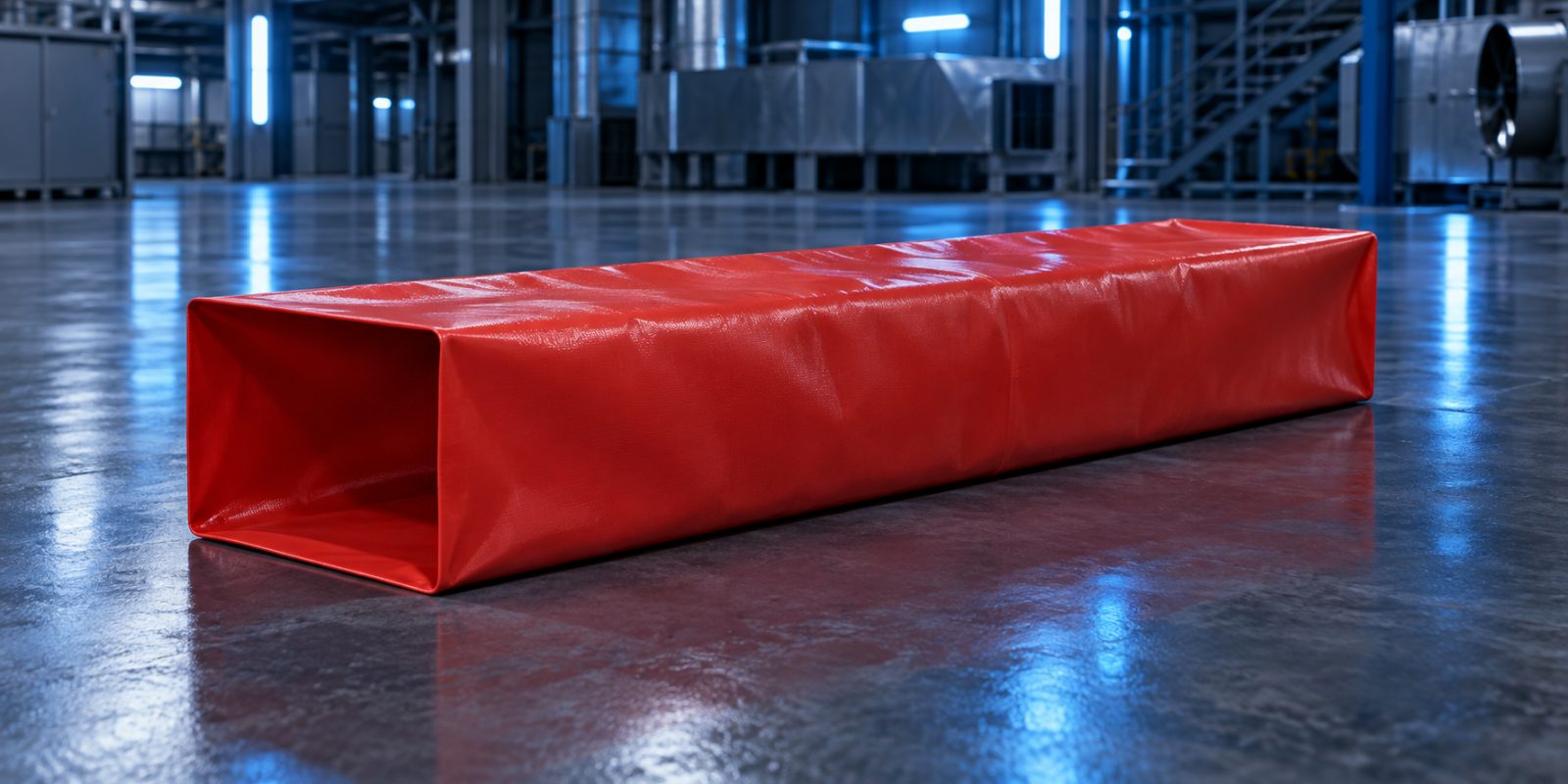

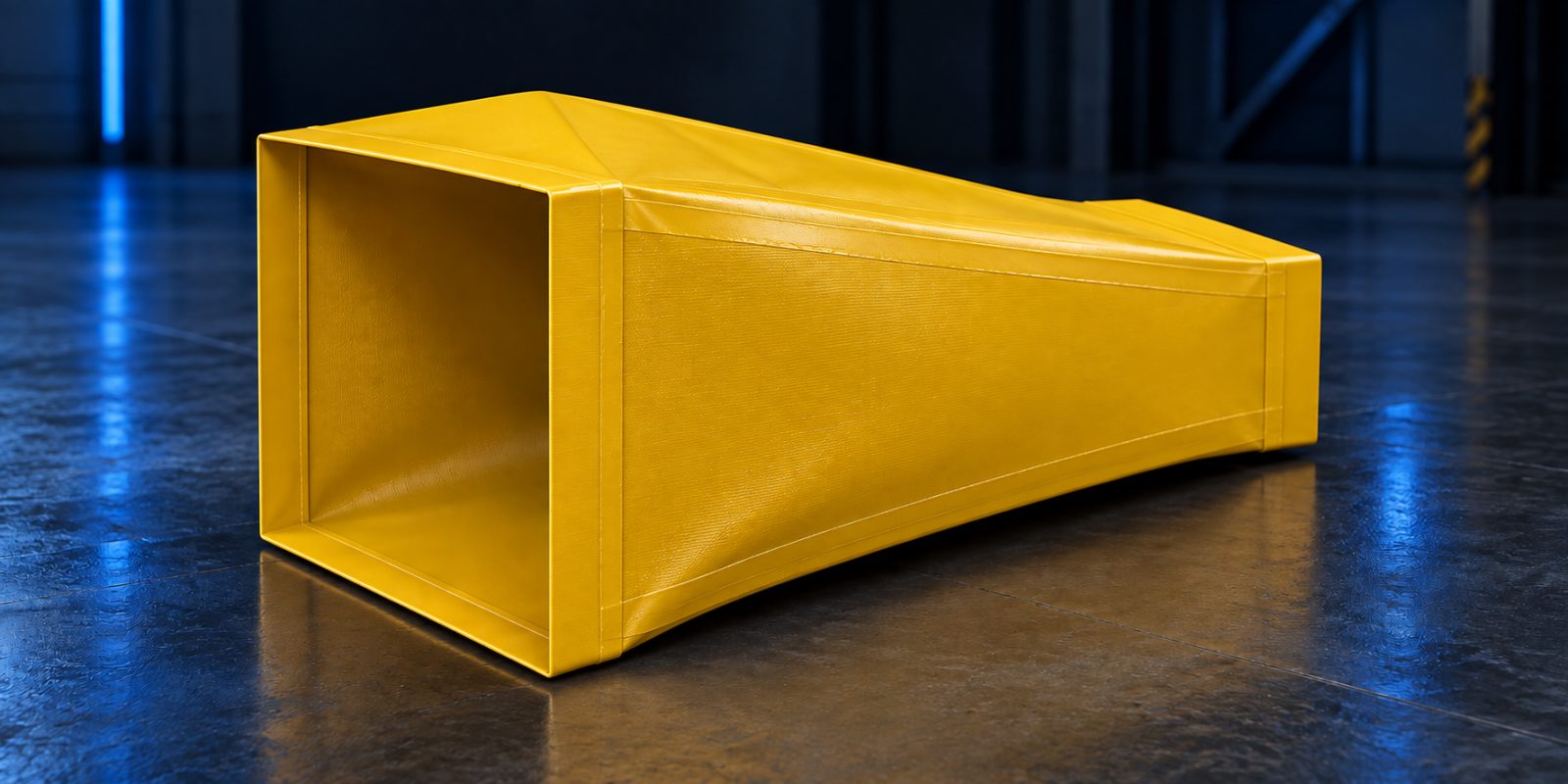

Можем да изработваме кръгли и правоъгълни връзки, както и преходи между различни сечения. Квадратният отвор е просто правоъгълен с две равни страни. Възможни са например връзки между два различни диаметъра, между два правоъгълни отвора с различни размери или други индивидуални изпълнения според конструкцията на конкретната машина.

Центрични и изместени връзки

Когато двата края са с различни диаметри или размери, е необходимо да бъде уточнено как са разположени един спрямо друг.

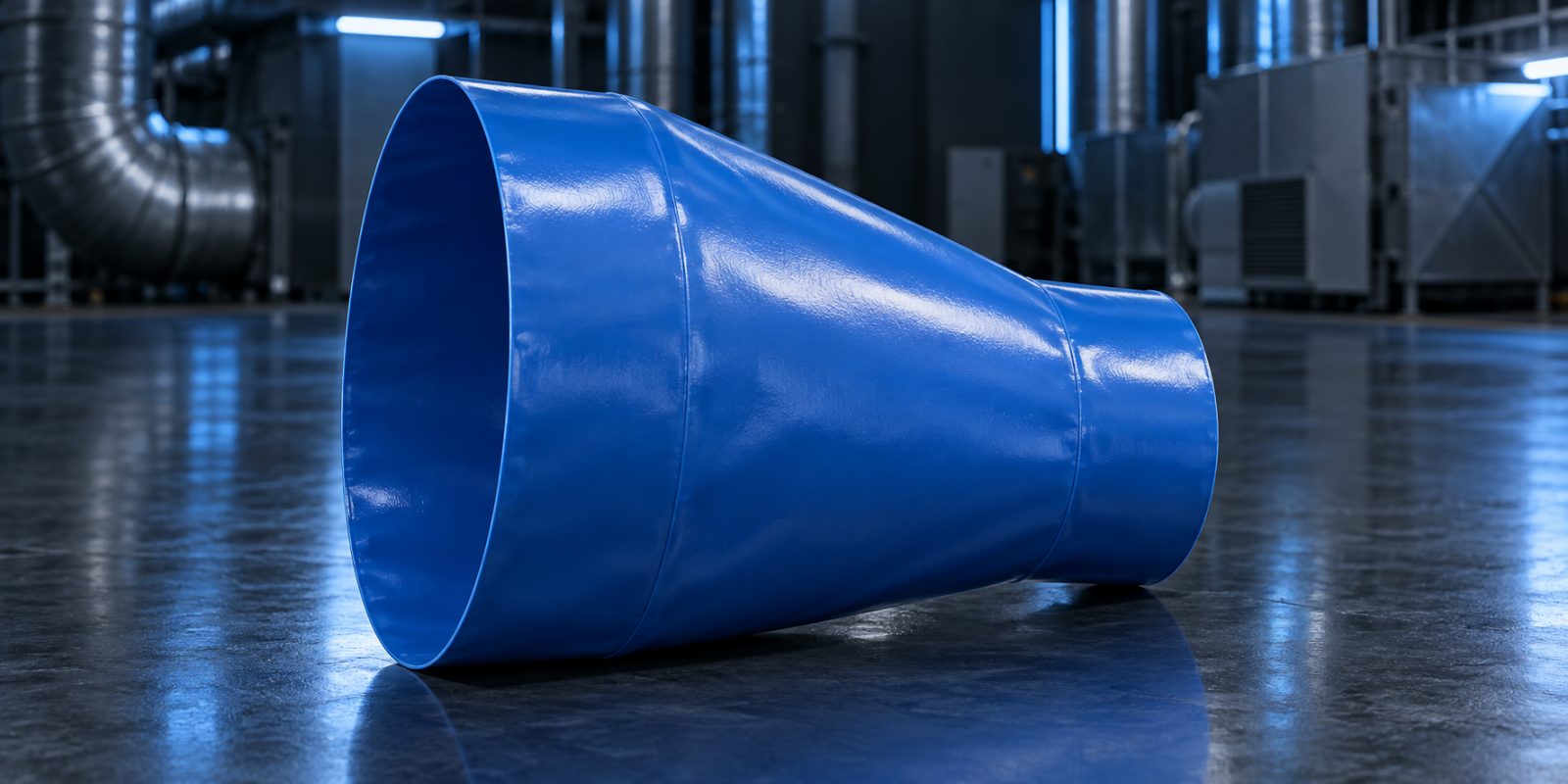

При осово центрирани отвори двата края имат общ център и се получава симетричен преход. При кръгли отвори с различен диаметър такава връзка обикновено се изработва от най-малко четири отделни трапецовидни детайла, които се кроят индивидуално и след това се съединяват чрез лепене.

При подравняване по външен ръб двата отвора са изместени един спрямо друг, така че една от страните остава подравнена. В много случаи това позволява кройката да бъде изработена от едно цяло парче материал, с различна обиколка в двата края.

Това уточнение е важно както за правилната геометрия, така и за начина на кроене и изработване на меката връзка.

Завишете леко размерите на отворите

Препоръчваме размерите (диаметрите) на отворите да бъдат леко завишени спрямо фланците — например с 10 мм. PVC брезентът няма еластичност и ако обиколката на меката връзка съвпада точно с обиколката на фланеца, връзката няма да може да се постави върху него. Малкият толеранс гарантира, че детайлът ще се надене свободно и след това ще бъде плътно притиснат от скобата или шината.

Начин на монтаж

Меките връзки са предназначени за механично закрепване към съществуващото оборудване. Най-често монтажът се извършва чрез метална скоба или посредством притискаща метална шина, фиксирана с нитове или болтове.

Металните елементи не са част от продукта. Меката връзка се доставя като готов брезентов детайл без метални скоби, шини, фланци, болтове или нитове.

Не пробиваме предварително и отвори за монтажни болтове. Препоръчително е те да бъдат направени на място при монтажа, след точно позициониране на връзката върху съществуващия фланец или метална конструкция. Така отворите могат да бъдат съобразени с реалното разположение на крепежите и се избягва рискът от разминаване.

Приложения

Меките връзки могат да се използват при вентилационни и аспирационни системи, въздуховоди, вентилатори, прахоуловители, филтри, мелници, зърнобази, силозни стопанства, бетонови центрове и различни промишлени машини и технологични линии.

Подходящи са за случаи, при които е необходим гъвкав преход между два твърди елемента, но не се търси непрекъснато силно движение на самата връзка.

Ограничения на материала

PVC промазаният брезент е здрав и практичен материал, но има определени експлоатационни ограничения, които трябва да бъдат взети предвид още при избора на продукта:

• Работен температурен диапазон: приблизително от -30°C до +70°C.

• Не е подходящ за интензивни и многократни прегъвания. Материалът може да поема умерени движения и вибрации, но не трябва да работи като постоянно и силно деформиращ се компенсатор.

• Не е устойчив на продължително абразивно натоварване. При директно преминаване на силно абразивни материали като пясък, остри минерални частици и подобни продукти е възможно ускорено износване на вътрешната повърхност.

• Не е подходящ за приложения с високи температури, горещ въздух или силно нагрети повърхности извън посочения температурен диапазон.

По тази причина меките връзки от PVC брезент са най-подходящи за умерено подвижни съединения, въздуховоди и технологични системи, при които няма постоянни големи деформации, висока температура или силно абразивна среда.

Меки връзки по индивидуални размери — практично гъвкаво решение за свързване на въздуховоди, машини и технологични системи.
